Mums ir nepieciešams noteikt kādu jēdzienu pirms izteikt.
1. Apakšējā atrašanās vieta, zemāka atrašanās vieta ir dators, kas aprīkots ar marķēšanas karti un lāzera avotu.
2. Augšējā pozīcija, augšējā pozīcija datoram, kas nosūta marķējuma saturu, un tai ir nepieciešama instalēta relatīva datu pārraides programmatūra. Piemēram, komportam jābūt uzstādītam seriālā porta augšējā pozīcijā, un TCP testeris (pieejams JCZ mapēs) ir jāinstalē tīkla porta augšējā pozīcijā.
A. Sērijas porta saziņa
1. Pievienojiet augšējo pozīciju un apakšējo pozīciju ar seriālā porta vadu.
2. Atveriet “comport” augšējā pozīcijā, pirmkārt, noklikšķiniet uz “open serial port”, otrkārt, noklikšķiniet uz “serial ports configuration”, tāpat kā 1. attēls.
1. attēls
Šajā laikā tika atvērta sērijas porta konfigurācija, piemēram, 2. attēls.
2. attēls
3. Iestatiet sērijas porta parametru, piemēram, 3. attēlu.
3. attēls
4. Zīmējiet seriālā porta tekstu zemākā pozīcijā. Noklikšķiniet uz teksta, atlasiet iespējot mainīgo tekstu, noklikšķiniet uz “pievienot” un pēc tam atlasiet seriālā porta sakarus, jūs redzēsiet kā 4. attēlu.
4. attēls
5. Mainiet relatīvo parametru zemākā pozīcijā atbilstoši augšējās pozīcijas seriālā porta konfigurācijai, piemēram, 5. attēlam.
BaudRate, DataBits, StopBits un Parity jābūt precīzi saskaņotiem. Un izvēlieties pieslēgvietu ar pieslēgto datu vadu portu.
Tas var sazināties tikai tad, ja augšējā pozīcija un apakšējā pozīcija ir konsekventi. Marķēšanas programmatūra izmantos ASC2 kodēšanas sakarus, ja neizvēlaties UNICODE. Ja izvēlaties UNICODE, tad tā izmantos UNICODE.
Komanda: pieprasījuma datus var rediģēt augšējā pozīcijā no apakšējās pozīcijas.
5. attēls
Komandu Modify (Rediģēt), noklikšķiniet uz “Ok”. Tiks parādīts komandas teksts. Tāpat kā 6. attēls.
6. attēls
6. Noklikšķiniet uz “Mark”, tā parādīsies zemākā pozīcijā, piemēram, zemāk attēlā 7.
Šī zīme nozīmē: apakšējā pozīcija nosūta datus uz augšējo pozīciju caur seriālo portu
Šī zīme nozīmē: komunikācija ir pabeigta, gaidīšanas augšējā pozīcija nodrošina marķēšanas datus
7. Pēc zemākas pozīcijas nosūtīšanas augšējā pozīcija saņems datus. Šobrīd ievadiet marķējuma saturu augšējā pozīcijā, nospiediet “enter”, pēc tam noklikšķiniet uz “data”.
Piezīme: pēc ievades marķējuma satura tas ir jāpabeidz, nospiežot “enter” no tastatūras.
8. attēls
8. Šobrīd apakšējā pozīcija iezīmēs augšējā pozīcijā nosūtīto saturu, un uzvedne pazudīs, tad parādīsies kā komanda.
9. attēls
Virs 2 un 3, 7 augšējās pozīcijas un 4., 5., 6., 8. solis apakšējai pozīcijai.
B. Tīkla ostas komunikācija
1. Augšējo pozīciju un apakšējo pozīciju var savienot ar internetu, LAN vai WAN.
2. Atveriet TCP_tester programmatūru zemākā pozīcijā, atlasiet TCP serveri, parādiet, kā norādīts tālāk:
1. attēls
Modificējiet datora portu kā 1212, noklikšķiniet uz “zvaigzne klausīties”, parādiet, kā norādīts tālāk:
2. attēls
3. Zīmējiet tīkla saturu zemākā pozīcijā. Noklikšķiniet uz "teksts", atlasiet "iespējot mainīgo tekstu", noklikšķiniet uz "pievienot", atlasiet TCP / IP komunikāciju, parādiet, kā norādīts tālāk:
3. attēls

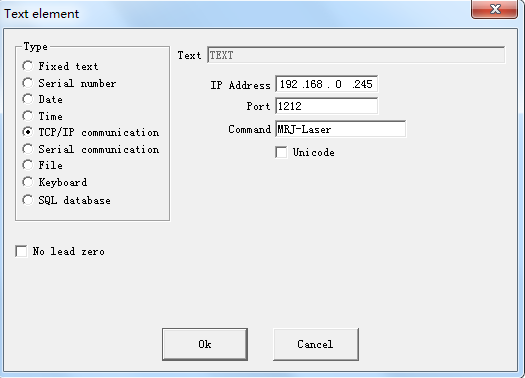

Mainiet konfigurāciju atbilstoši augšējās pozīcijas IP adresei, nomainiet portu kā “1212”, modificējiet pasūtījumu, parādiet tālāk norādīto:
4. attēls
Noklikšķiniet uz "Ok", parādiet, kā norādīts tālāk:
5. attēls
4. Noklikšķiniet uz “Mark”, apakšējā pozīcijas displejā, kā norādīts tālāk. Ja tas ir veiksmīgs, jo savienojums ir veiksmīgs, var mainīt portu gan augšējai pozīcijai, gan apakšējai pozīcijai.
6. attēls
5. Augšējā pozīcija parādīsies zemāk, parādīs IP adresi, portu un komandu.
7. attēls
Ievadiet marķējuma saturu, atlasiet piegādes objektu. (Tas ir IP un ports zemākai pozīcijai.)
8. attēls
Pēc tam, kad noklikšķināsiet uz “piegādāt datus”, jūs saņemsiet paziņojumu, ka tas būs veiksmīgs.
9. attēls
6. Pašlaik apakšējā pozīcija iezīmēs saņemto saturu, un uzvedne pazudīs, tad parādīsies kā komanda.
10. attēls
Virs 2., 5. solis augšējai pozīcijai, 3., 4., 6. solis apakšējai pozīcijai.
JCZ marķēšanas programmatūras sakaru metodei nav datu kešatmiņas informācijas un tai nav atgriešanās informācijas. Ja jums ir nepieciešama sarežģītāka vai drošāka komunikācijas metode, iesakām jums rediģēt savu komunikācijas programmu, izmantojot sekundārās attīstības bibliotēku, izmantojot sekundāro attīstības bibliotēku, lai kontrolētu komunikācijas marķēšanu, lai sasniegtu datus.
